Максимальная мощность обогрева: 174 кВт (150000 Ккал/час)
Воздушный поток: 14 000 м3/ч
Площадь обогрева: 600 - 800 м2
Пушка DNV 12 продается или предоставляется в аренду в ПОЛНОМ КОМПЛЕКТЕ, включая жаростойкий рукав и дизельный топливный бак.

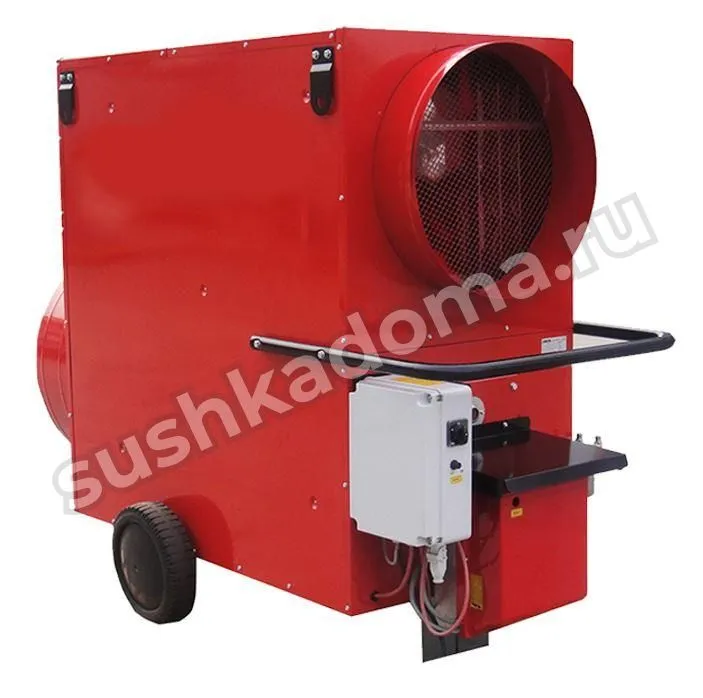

DNV 12 — это дизельная тепловая пушка непрямого нагрева мощностью 174 кВт. Она не имеет запаха и может применяться на различных объектах, в том числе для обогрева в холодное время года жилых помещений, стройплощадок, теплиц, животноводческих ферм и любых других объектов. Данная модель способна обогреть площадь от 800 до 1000 м2 даже в самые сильные морозы.
Чтобы арендовать тепловую дизельную пушку непрямого нагрева в Москве, а также по всей России, свяжитесь с нами по номеру +7 499 940-70-41или напишите в whatsapp +7 968 082-31-29.

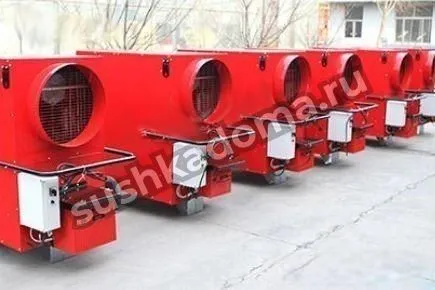

Дизельная пушка DNV 12 есть в наличии на наших складах и комплектуется всем необходимым:
- переходники из оцинкованной стали для подачи теплого воздуха на разные этажи в коридоры и комнаты (выдерживают нагревание +200+250℃);
- комплект гибких труб длиной 10 метров (выдерживают нагревание + 120+150 ℃);
- жаростойкая труба из ткани серого цвета «Оксфорд» длиной 100 м (используется для доставки теплого воздуха в помещения на различных этажах, см. фото ниже).
Особенности
Данная тепловая пушка оснащена камерой сгорания из нержавеющей стали со специальным местом для установки горелки. Воздух нагнетается при помощи мощного осевого вентилятора, приводимого в движение электрическим двигателем. Выходной и входной патрубок в целях безопасности защищен решеткой. Оборудование работает от сети 380 В.
Воздух, нагреваемый тепловой пушкой DNV 12, не содержит продуктов горения, так как данное оборудование имеет непрямой нагрев. Воздух внутри такой тепловой пушки не контактирует ни с пламенем горелки, ни с дизельным топливом. Он нагревается за счет теплообменника. Соответственно, в помещения поступает чистый и нагретый воздух без запаха.
Корпус покрыт порошковой краской, не содержащей свинца и других вредных компонентов. Также на корпусе имеются специальные металлические петли для крепления на стену.
Данная тепловая дизельная пушка имеет топливный бак емкостью 120 литров. Его хватает на 10 часов непрерывной работы. Также мы можем привезти большой пластиковый бак в металлической обрешетке (еврокуб) объемом 1000 литров. Из этого бака вы сможете заправлять топливный бак тепловой пушки, обеспечивая ее непрерывную работу длительное время.
Аренда тепловой пушки DNV 12 является отличным способом обогрева помещений в холодное время года. Ее применяют на следующих объектах:
- строительные площадки;
- теплицы;
- склады;
- животноводческие фермы;
- сельскохозяйственные объекты;
- любые большие помещения, нуждающиеся в обогреве зимой.

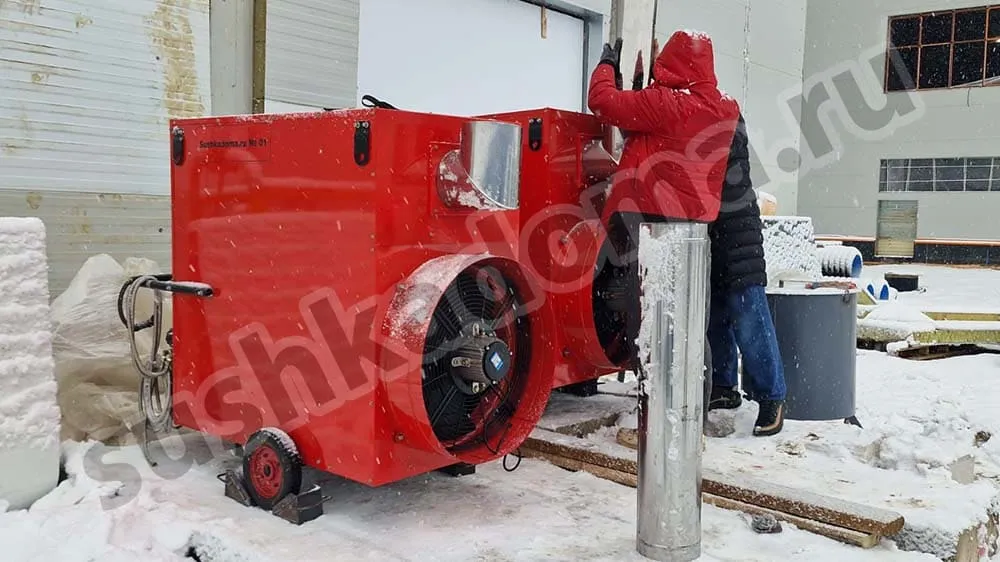

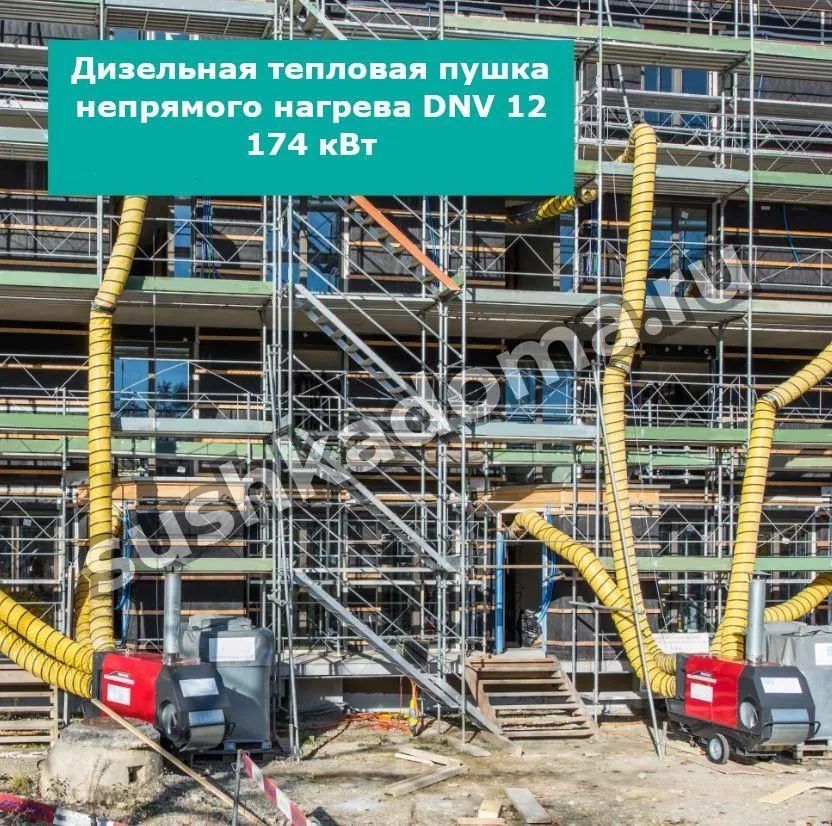

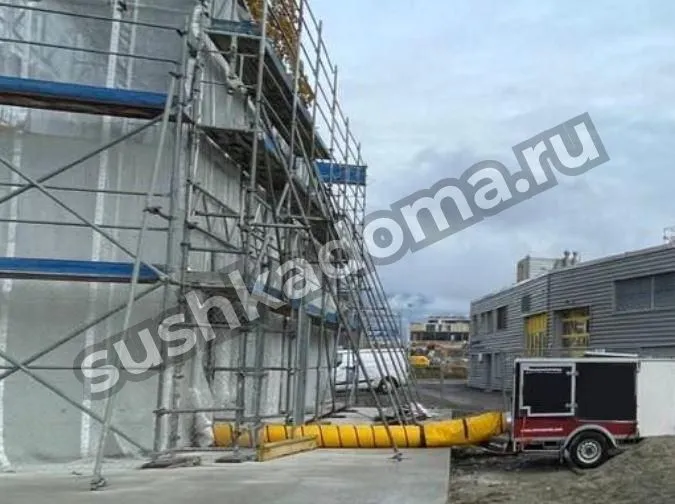

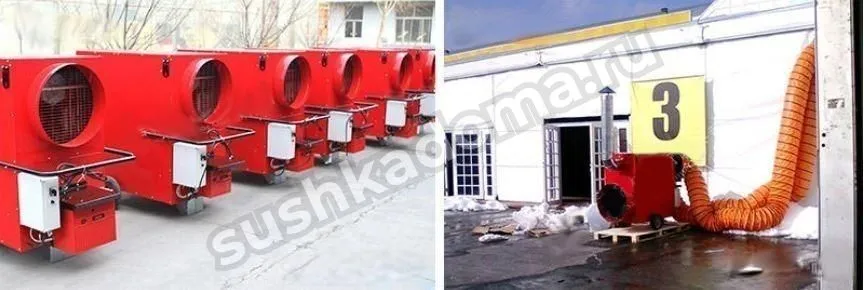

Примеры использования дизельной тепловой пушки непрямого нагрева DNV 12 смотрите на фото ниже.
Компоненты
Горелка контролирует подачу топлива и поддерживает горение. Поджиг осуществляется в автоматическом режиме, при этом не образуется черный смог.
Дизельная тепловая пушка непрямого нагрева DNV 12 управляется одной кнопкой. Нужно лишь выставить требуемую температуру и оборудование будет поддерживать ее в автоматическом режиме. На фото выше видно спираль, которая является сенсором термодатчика. Данный сенсор имеет длину провода 25 метров и устанавливается внутри помещения.
Теплообменник обеспечивает непрямой нагрев. Чистый нагретый воздух и продукты горения отводятся через разные отверстия. Поэтому в помещения поступает воздух, соответствующий требованиям экологической безопасности. Коэффициент полезного действия достигает 90%.
Корпус оснащен монтажными петлями.
Мощный вентилятор обеспечивает подачу воздуха в помещения по гибким трубам.
Данная тепловая пушка имеет большой срок службы, так как ее нагревательные элементы изготовлены из нержавеющей стали.
Комплектация

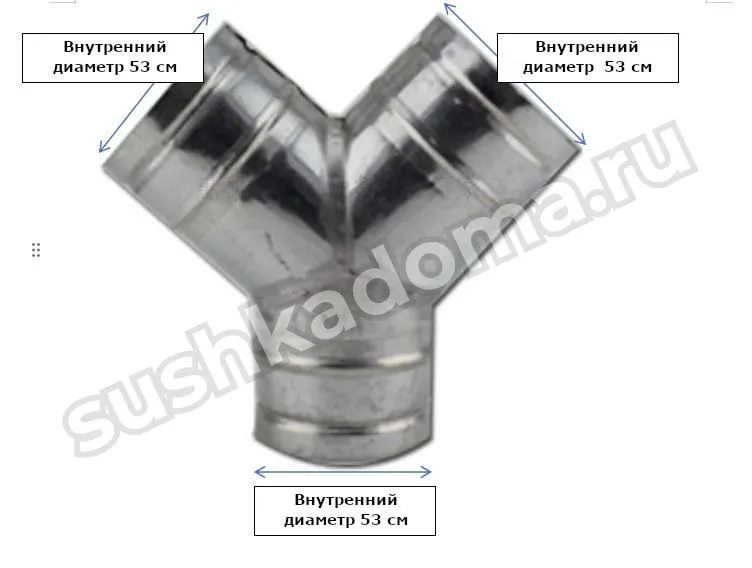

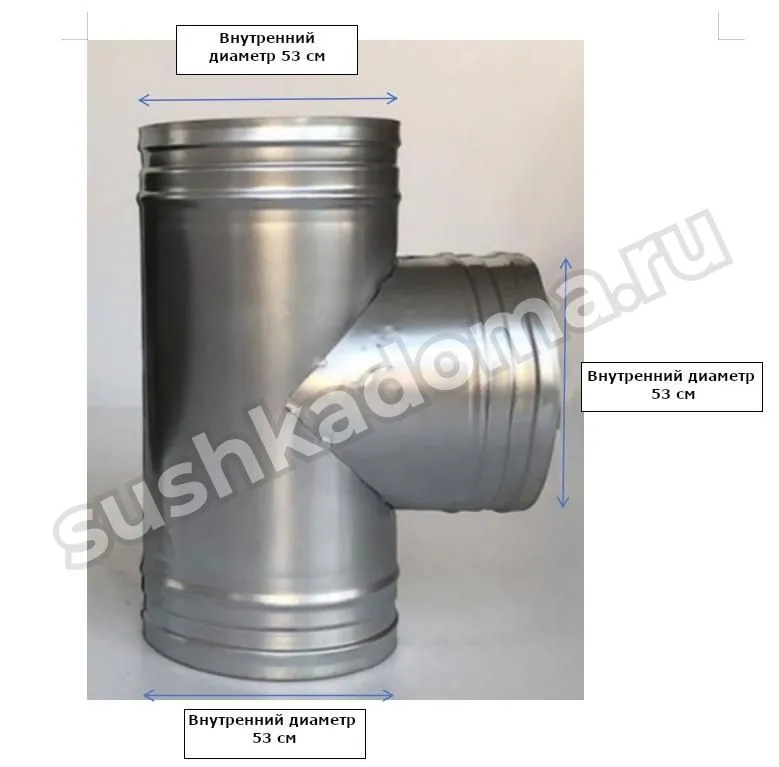

Имеются переходники, коннекторы, разветвители из оцинкованной стали толщиной 0,6 мм. Они выдерживают температуру +200+250℃.

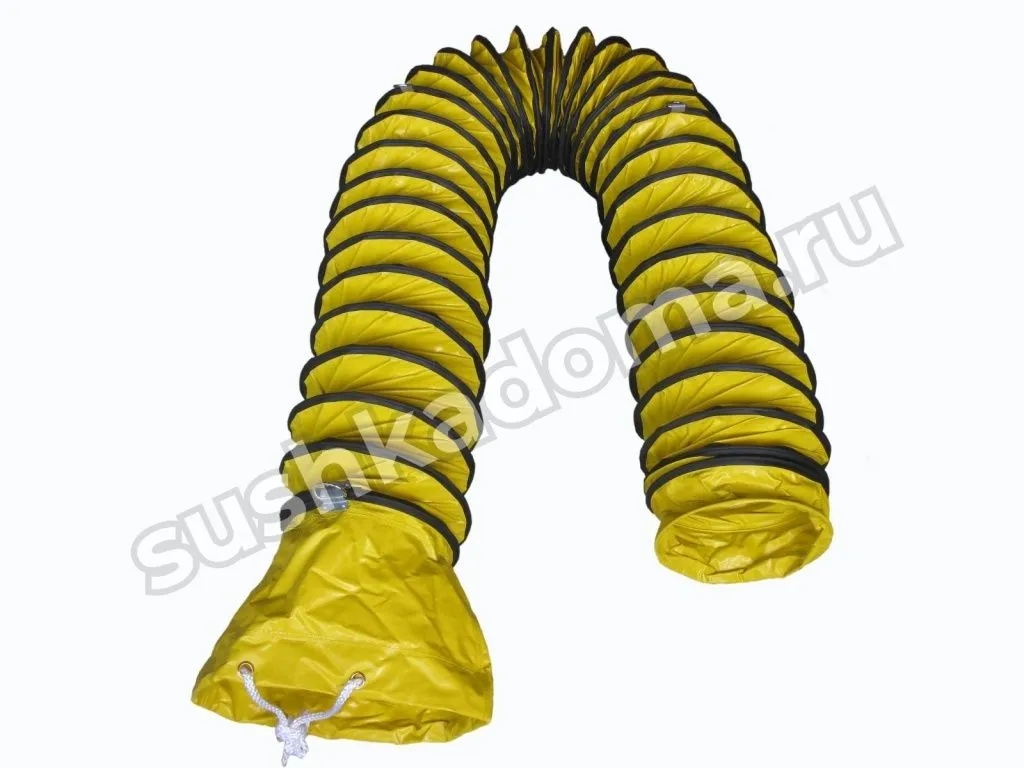

Гибкие жаропрочные трубы
В комплекте идут гибкие трубы длиной 10 м. Толщина стенки — 0,5 мм. Трубы выдерживают температуру + 120+150 ℃.
Гибкие трубы легко соединяются друг с другом (см. фото ниже).
Гибкие трубы из серой ткани «Оксфорд»
Их диаметр — 55 см. На каждый метр имеется одно отверстие, из которого в помещения поступает нагретый дизельной тепловой пушкой воздух.

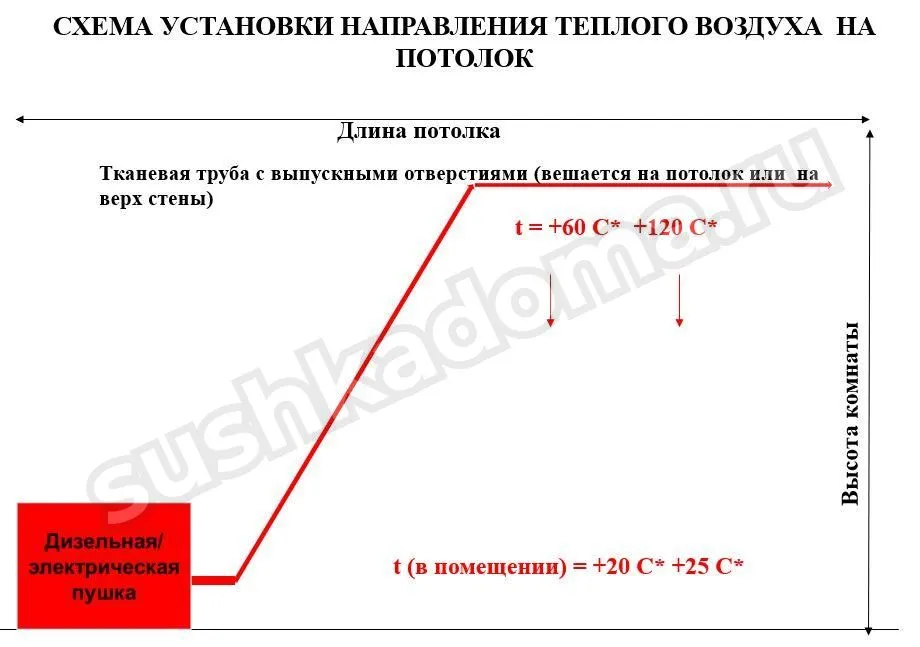

Пример разводки труб по помещению смотрите на фото ниже.
Тепловая дизельная пушка непрямого нагрева DNV 12 устанавливается на улице или внутри здания. Далее, при помощи коннекторов и гибких труб делается разводка по этажам и помещениям. Чтобы трубы не мешали людям работать, монтаж делают по потолку.
Если вы находитесь в Москве или в любом другом городе России и хотите арендовать дизельную тепловую пушку DNV 12, звоните нам по номеру +7 499 940-70-41 или напишите в whatsapp +7 968 082-31-29. Также вы можете приобрести ее в собственность.
|
Максимальная мощность обогрева |
174 кВт (150000 Ккал/час) |
|
Эффективность |
≥ 90% |
|
Вид топлива |
Дизельное |
|
Расход топлива |
7-15 кг/ч |
|
Емкость топливного бака |
120 л |
|
Нагрев |
Непрямой |
|
Контроль за работой |
Автоматический |
|
Циркуляция воздуха |
14 000 м3/ч |
|
Рекомендуемая площадь обогрева |
600 - 800 м2 |
|
Диапазон температур |
80-120 °C |
|
Питание |
380 В / 50 Гц |
|
Мощность двигателя |
2000 Вт |
|
Размер выходного отверстия |
52 см |
|
Материал корпуса |
Антикоррозийное покрытие + порошковая краска |
|
Размеры |
1750 х 840 х 1380 мм |
|
Масса |
310 кг |
Формула расчета получения тепла в помещении на зимний период:
Объем (м³) х Коэффициент тепловыделения (2.5) х Разница температур (°С) = Ккал/час
Основные значения:
1) Объем (м³) = длина (м) х ширина (м) х высота (м)
2) Коэффициент тепловыделения = является постоянным, обычно его значение равно 2.5
3) Разница температур (°С) = Температура В (°С) - Температура А (°С)
4) Температура A (°С) = самая низкая температура в помещении без обогрева
5) Температура B (°С) = температура, которую вы хотите достичь
Пример расчета:
Температура А равна - 10 °С, температура B равна +28 °С, разница температур составит 38 °С. Например производительность одного нагревателя будет составлять 150000 ккал/ч., тогда объем прогрева до +28 °С будет равен 150000/2,5/38 = 1580 м³.
Для работы обогревателя необходим кислород. При эксплуатации прибора, пожалуйста, не оставляйте его без присмотра. Используйте прибор только в помещениях с надлежащей системой вентиляции
Для перемещения прибора пользуйтесь колесами и ручкой, расположенной на его передней стороне.
Внимание! Перед перемещением прибора отключите его от сети (выньте вилку шнура питания из розетки).
Внимание! Ни в коем случае не выдергивайте вилку питания из розетки во время работы обогревателя. Сначала дождитесь остановки вентилятора прибора и только затем выньте вилку из розетки
Важно!
Пожалуйста перед тем, как приступить к использованию обогревателя, внимательно просмотрите данное видео - руководство по эксплуатации. Производитель не берет на себя ответственности за порчу вашего имущества, а также за полученные травмы, возникшие в результате ненадлежащей эксплуатации прибора.
- Не устанавливайте и не используйте обогреватель в местах с высокой вероятностью возникновения пожара или взрыва.
- Минимальное расстояние между обогревателем и емкостями с горючими материалами должно составлять 3 метра.
- Помещение должно иметь хорошую систему вентиляции, чтобы обеспечивался достаточный приток воздуха для работы обогревателя.
- Обогреватель должен быть снабжен дымоходом и блоком управления.
- Не подпускайте к обогревателю детей и животных.
- Производите проверку обогревателя перед его запуском.
- Убедитесь, что входное и выходное отверстия для воздуха не заблокированы и не закрыты чем-либо. Нельзя располагать прибор близко к стене или закрывать его (как и входное и выходное отверстия для воздуха) большими предметами.
- Обратите внимание, что устройство для защиты от перегрева отключает горелку, если камера сгорания перегревается из-за недостаточной циркуляции воздуха.
- Пожалуйста, не храните и не используйте бензин или другие летучие и горючие вещества вблизи обогревателя.
Обогреватель нельзя использовать в автомобилях и жилых помещениях
Твердые горючие вещества, такие как строительные материалы, бумага и картон, следует располагать на значительном и безопасном расстоянии от обогревателя. Не включайте обогреватель в помещениях, в которых могут присутствовать летучие горючие газы, бензин, растворители, разбавители, агрессивные вещества и химикаты неизвестной природы
Водозащищенная вилка электропитания, как и блок питания прибора, должны быть заземлены.
- Ненадлежащая эксплуатация прибора может привести к его повреждению, а также к повреждению находящихся вблизи него объектов и предметов, к травмам людей и т.д. Также имеется вероятность возникновения пожара, взрыва, отравления газом, поражения электрическим током.
- Перед использованием обогревателя необходимо внимательно прочитать и понять представленное руководство по эксплуатации, а затем четко ему следовать.
- Не используйте бензин, спирт или другие летучие вещества.
- Перед заправкой прибора, отключите его!
- Не включайте обогреватель, если в помещении присутствуют летучие газы.
- Не приступайте к работе с прибором, если в камере сгорания присутствуют следы мазута.
- Отключите питание прибора перед проведением его технического обслуживания, а также, если вам необходимо переместить обогреватель.
Установка прибора должна соответствовать приведенным ниже требованиям:
- Дымоход должен быть коротким и направлен вверх.
- Дымоход не должен иметь изгибов, а его поперечное сечение не должно сужаться.
- Каждый прибор в обязательном порядке должен быть снабжен дымоходом.
- Давление на выходе из дымохода должно соответствовать техническим нормам.
Техническое обслуживание
Внимание! Производить техобслуживание и ремонт прибора могут только квалифицированные специалисты. Пожалуйста, перед проведением обслуживания или ремонта полностью отключите прибор от электросети.
- Выключите обогреватель.
- Выньте вилку питания из розетки.
- Дождитесь, пока прибор остынет.
Очистка теплообменного элемента и камеры сгорания
После длительной работы дым скапливается внутри теплообменного элемента и камеры сгорания. Поэтому для большей эффективности теплообмена следует на регулярной основе производить очистку теплообменного элемента и камеры. Причиной скопления дыма может служить плохая вентиляция, плохое качество топлива, неправильное положение горелки или ее частый перезапуск. Если дыма накопится слишком много, горелка при запуске может начать вибрировать. Поэтому рекомендуется снять крышку теплообменного элемента и очистить его при помощи стальной щетки.
Очистка вытяжного вентилятора
Очистите защитную сетку вентилятора от пыли и посторонних предметов. Для очистки лопастей вентилятора используйте газ под высоким давлением.
Очистка горелки
Очистка горелки должна осуществляться квалифицированными специалистами. Это обеспечит ее надлежащую работу и высокую эффективность. Техобслуживание должно производиться в строгом соответствии с руководством по эксплуатации прибора.
Внимание! Используйте кабель и вилку питания с подходящими характеристиками. Обогреватель должен быть заземлен. Контур питания должен соответствовать принятым государственным стандартам.
Необходимо выполнить следующее:
- Вставьте сетевую вилку.
- Горелка должна быть соединена с блоком для дизеля (см. инструкцию к горелке). Уровень дизеля должен быть выше уровня горелки.
- Подключите комплектующие: например, блок контроля температуры.
После выполнения вышеуказанных действий следует внимательно проверить все на соответствие принципиальной схеме. При первом запуске прибора убедитесь в том, что электрический ток на вентиляторе не превышает номинальный максимальный ток в сети питания.
Отрегулируйте горелку (см. инструкцию к горелке).
Использование обогревателя
Запуск
- Поверните переключатель (ручку) в положение для вентиляции, проверьте ее работу. В выходное отверстие должно поступать достаточно много воздуха. Если это не так, замените два соединения с живыми линиями тока (FireWire).
- После того, как подключение FireWire (живых линий тока) будет выполнено, поверните ручку переключателя в положение нагрева. Горелка заработает, температура в камере камера сгорания поднимется. Затем начнет вращение вентилятор.
- Если прибор снабжен термостатом, установите необходимую вам температуру. Горелка начнет работать в автоматическом режиме. (Если в первый раз произойдет сбой, подождите несколько минут и повторите описанные действия снова. Из трубки с дизельным топливом должен выйти воздух).
Выключение
- В ручном режиме поверните переключатель в положение “0”. Или просто выключите прибор при его работе в автоматическом режиме.
- Горелка перестанет работать, но вентилятор продолжит вращаться до тех пор, пока температура в камере сгорания не снизится до необходимого уровня.
Вентиляция
Обогреватель подает большое количество горячего воздуха. На каждом приборе имеется отверстие для выхода воздуха. Также можно использовать вариант с двумя или тремя воздуховыпускными отверстиями. К каждому отверстию можно подключить воздуховод.
Величина потока горячего воздуха определяется размерами воздуховыпускного отверстия (отверстий) и длиной воздуховода. Поэтому при изменении размеров отверстия или длины воздуховода необходимо производить проверку и регулировать объем подаваемого воздуха. В любом случае необходимо убедиться, что:
- Ток нагрузки вентилятора не превышает номинальный ток в сети питания.
- Объем воздуха может соответствовать стандарту. Если обогреватель снабжен центробежным вентилятором, необходимо руководствоваться следующими шагами:
- Снимите с вентилятора защитную крышку.
- Ослабьте крепежные болты мотора.
- Объем воздуха уменьшается при движении против часовой стрелки, объем воздуха увеличивается при движении по часовой стрелке.
- Зафиксируйте болт и верните защитную крышку на место.
Выхлопные газы
Дымоход должен быть изготовлен из стального материала. Качественный дымоход служит гарантией хорошей работы горелки.
| Академия осушения и тепла | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ |
ПРИМЕНИМАЯ МОДЕЛЬ DNV 12 50000 ккал / 120000 ккал / 150000 ккал |
|
Внимание!
|
|
|
Информация для заказа комплектующих: Все запчасти для тепловой пушки можно заказать у местного представителя или напрямую у компании-производителя. Сервисное обслуживание: Тел.: +7 499 940-70-41 // +7 968 082-31-29 Время работы: 08:00-17:00 Для того чтобы получить быструю и качественную консультацию по вопросам технического обслуживания прибора, пожалуйста, сообщите оператору горячей линии всю необходимую информацию, в том числе модель обогревателя, дату осуществления покупки, и опишите возникшую у вас проблему. |
||
|
Гарантия качества: “Академия осушения и тепла” предоставляет 1 год гарантии на обогреватель с даты покупки. В течение указанного периода при возникновении каких-либо проблем, связанных с эксплуатацией прибора, компания берет на себя все расходы на проведение ремонта и техобслуживания и осуществляет замену комплектующих (только в случае соблюдения пользователем представленных в настоящем руководстве правил). |
||
| “Академия осушения и тепла” оставляет за собой все права на внесение изменений в отношении цвета прибора, его технических характеристик, комплектующих, материалов и модели без предварительного уведомления. | ||
Для корректной работы прибора необходимо использовать оригинальные комплектующие. Гарантия на обогреватель будет сразу же прекращена при замене оригинальных комплектующих на запчасти, не рекомендованные производителем. Помните, что такая замена может негативным образом сказаться на работе прибора и привести к его повреждениям.
“Академия осушения и тепла”
Компания оставляет за собой все права на внесение изменений в представленное руководство.
|
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПРИМЕНИМАЯ МОДЕЛЬ DNV 12 |
| Пожалуйста, внимательно прочитайте настоящее руководство по эксплуатации. Использовать прибор необходимо в строгом соответствии с представленной в нем информацией. Рекомендуется сохранить руководство, чтобы при возникновении необходимости в дальнейшем можно было к нему обращаться. Пожалуйста, не начинайте использование прибора, не ознакомившись с данным руководством по эксплуатации и техобслуживанию. |
|
ДИЗЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ DNV 12 |
ЗНАКОМСТВО С АВТОМАТИЧЕСКИМ МАСЛЯНЫМ ОБОГРЕВАТЕЛЕМ
|
➔ Пожалуйста, не храните и не используйте бензин или другие летучие и горючие вещества вблизи обогревателя. ➔ Техническое обслуживание прибора должно осуществляться исключительно квалифицированными специалистами. |
 Для работы обогревателя необходим кислород. При эксплуатации прибора, пожалуйста, не оставляйте его без присмотра. Используйте прибор только в помещениях с надлежащей системой вентиляции.
|
